Ombrière solaire auto-lestée
pour parking double et simple peigne
La gamme YSIPARK repose sur un principe unique : des piliers en béton armé préfabriqué auto-lesté, posés sur semelles de calage directement sur l’enrobé existant du parking. Aucun ancrage dans le sol.
Aucun terrassement. Aucune réfection d’enrobé après chantier.
Et surtout la gamme YSIPARK permet de couvrir votre stationnement sans impacter l’ergonomie pour l’utilisateur. Grâce à la forme optimisée de ses piliers, il n’y a pas de perte de place !
Disponible en version simple peigne et double peigne
La structure primaire des ombrières YSIPARK est sous ETN (validé par SOCOTEC).
Compatible des zones de vent 1 à 4
YSIPARK Double

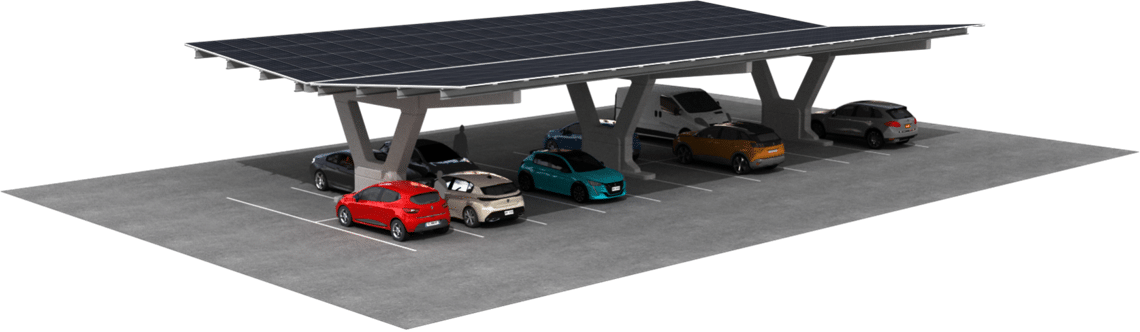

L’ombrière double sans fondation
Le modèle YSIPARK double couvre deux rangées de stationnement en vis-à-vis ainsi qu’une partie des voies de circulation attenantes. Sa structure en double pente assure une bonne viabilité au niveau des voies de circulation. Elle a aussi l’avantage de présenter une performance économique optimale grâce à la réduction du nombre de piliers.

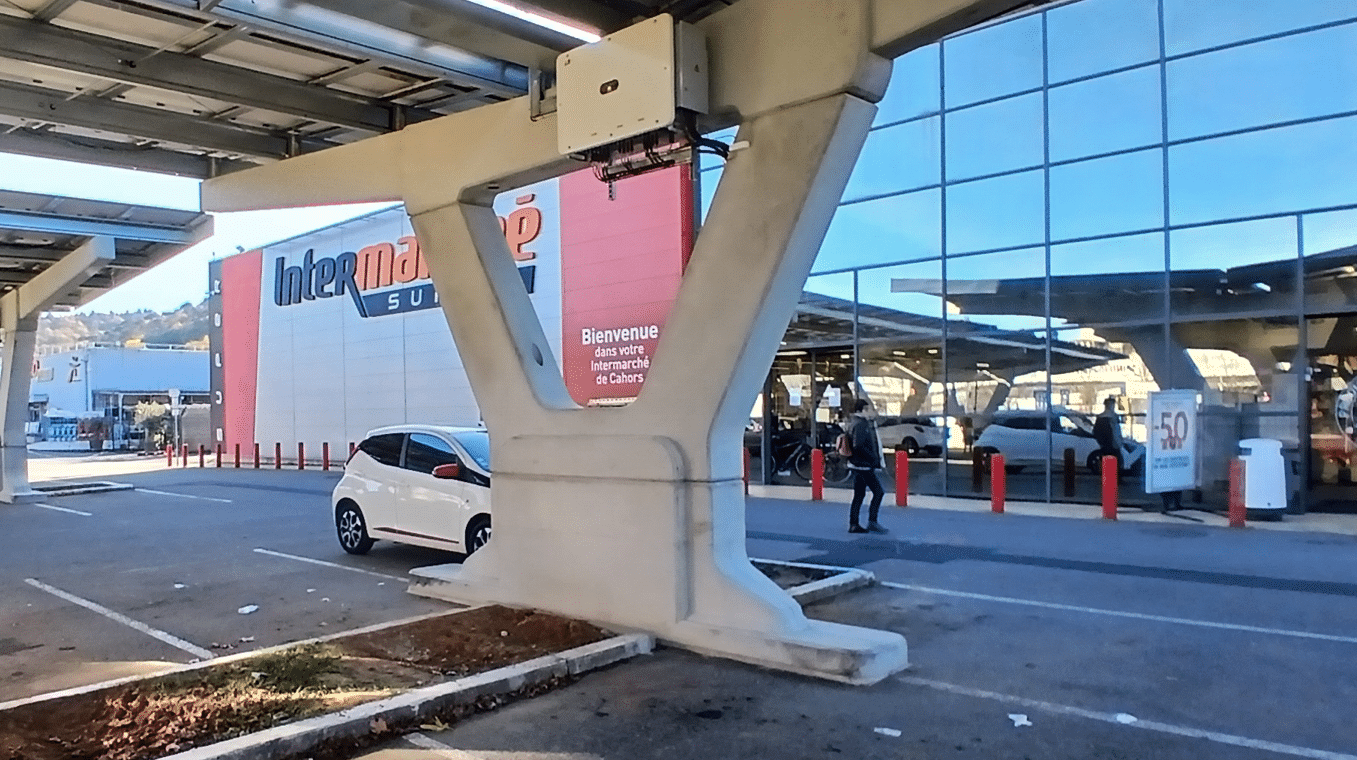

Point différenciant sur l’ergonomie : les piliers béton sont positionnés entre les deux rangées de stationnement. La base du socle à 15 cm de hauteur seulement dégage intégralement la zone d’ouverture des portières — aucune perte de place de stationnement, aucune contrainte d’usage.

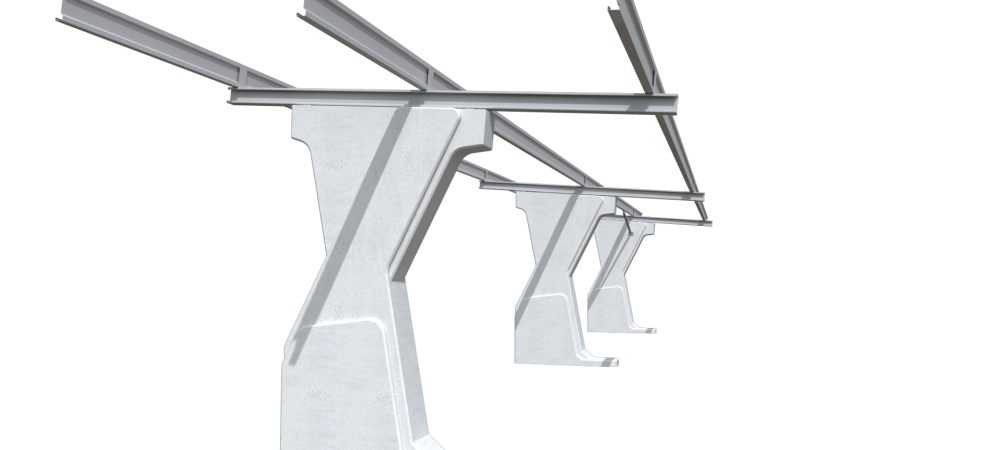

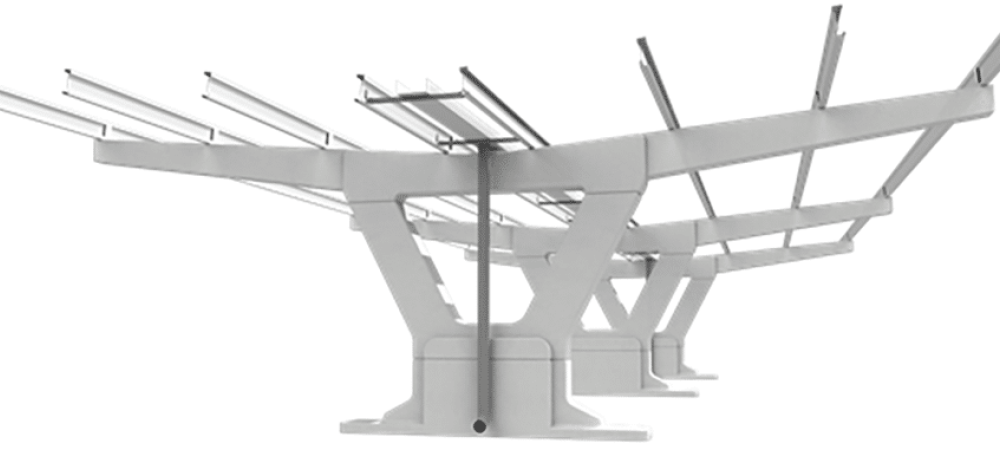

Composition de la structure
Semelle de calage
Système de pannes
En option
Pilier béton préfabriqué
YSIPARK simple

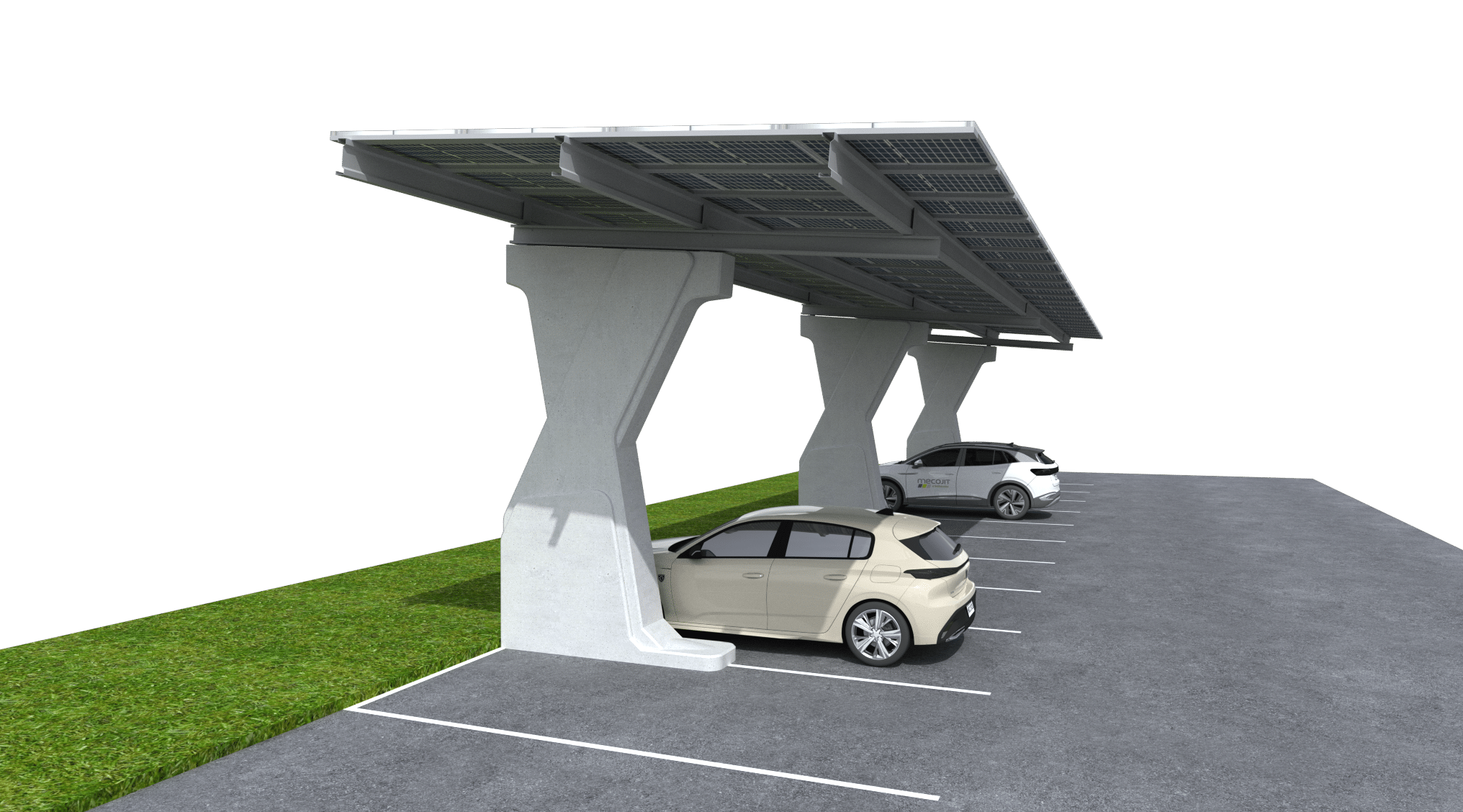

L’ombrière simple sans fondation

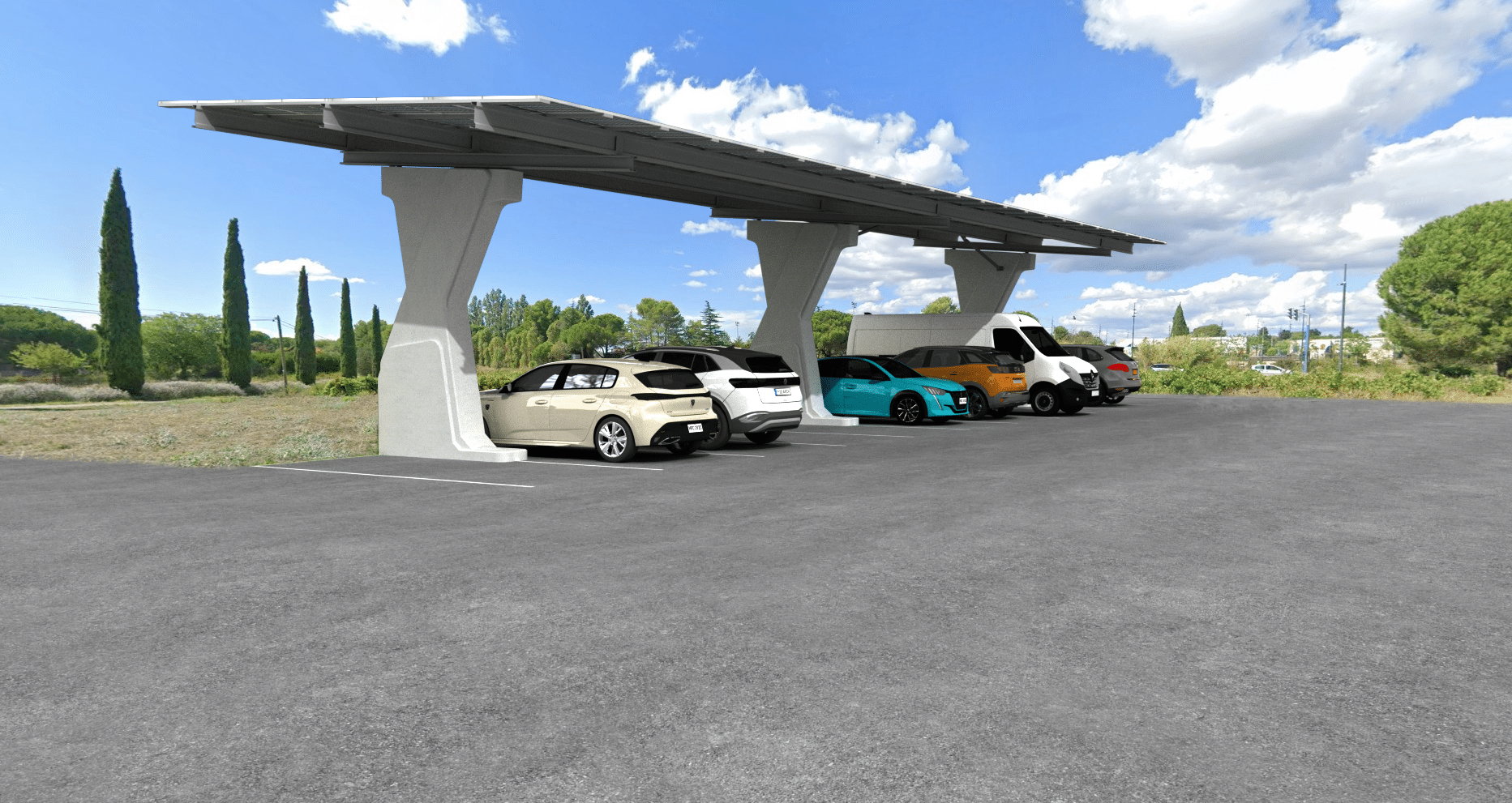

Le modèle YSIPARK simple couvre une rangée de stationnement. Une partie de la voie de circulation ainsi que la bordure attenante peuvent aussi être couvertes selon les configurations.
Point différenciant sur l’ergonomie : les piliers béton sont positionnés en fond de place. La base du socle de faible hauteur dégage intégralement la zone d’ouverture des portières — aucune perte de place de stationnement, aucune contrainte d’usage.
Composition de la structure
Dimensions & configurations
| Paramètre | Valeur |
|---|---|
|
Rampant
|
Jusqu’à 14,3 m |
|
Entraxe
|
Entre 7,5 m et 12,5 m |
|
Nombre de places couvertes / travée
|
jusqu’à 2 × 5 places |
|
Hauteur libre
|
Entre 3,50 m et 4,50 m |
|
Longueur totale
|
Pas de limite haute |
|
Pente couverture
|
5° |
Installation de la structure primaire en 3 étapes

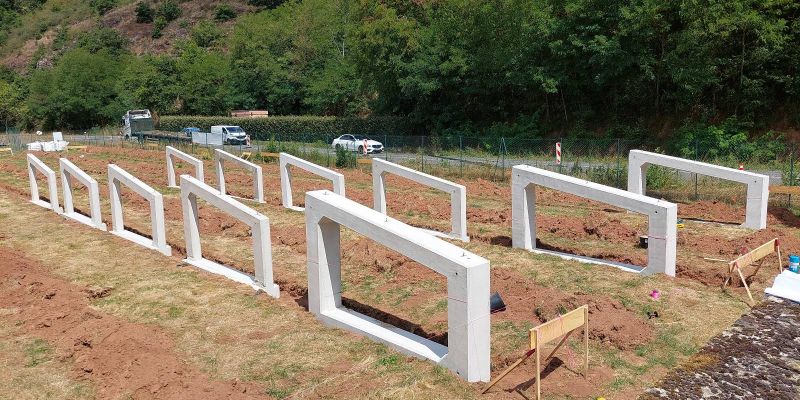

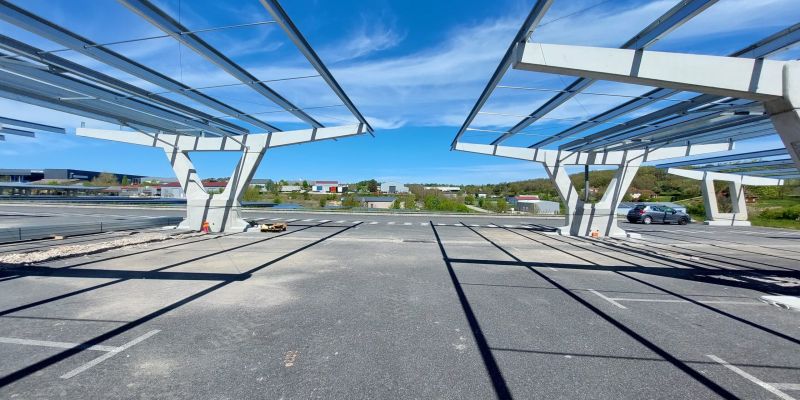

Coulage des semelles Réalisation des semelles de calage au droit de chaque pilier selon le plan d’implantation. Adapté aux pentes et irrégularités du parking existant.
Mise en position des piliers Pose et calage des piliers béton préfabriqués sur les semelles. Aucun ancrage dans le sol.
Fixation pannes & contreventements Assemblage du système de pannes acier galvanisé et des contreventements. Prêt à recevoir le SI et les modules.
Longueurs de travées
La distance entre pilier est comprise entre 7m50 et 12m50.
Elle est optimisée pour chaque projet selon la configuration du site et les conditions climatiques (neige, vente, rugosité de terrain, etc.).
Temps estimatif de pose jusqu’aux modules :
18 à 20 jours pour 500kWc
Conformité à la législation et aux normes
Loi APER
L’installation d’ombrières YSIPARK permet de répondre aux exigences de solarisation des parkings définies dans le cadre de la loi d’Accélération de la production des énergies
renouvelables.
Appels d’offres CRE
Respect des exigences des AO CRE pour les ombrières :
- Hauteur point médian des modules photovoltaïques supérieur à 4m
- Hauteur minimale des modules photovoltaïques supérieur à 2m50
Largeur de stationnement
Respect des normes de dimensions des places de stationnement NF P91-100 et NF P91-120
Accessibilité des secours : Respect des critères de hauteur libre minimale pour le passage des véhicules de secours (voie engins), suivant l’arrêté du 18 août 1986
Accessibilité des secours
Respect des critères de hauteur libre minimale pour le passage des véhicules de secours (voie engins), suivant l’arrêté du 18 août 1986
Quelques réalisations

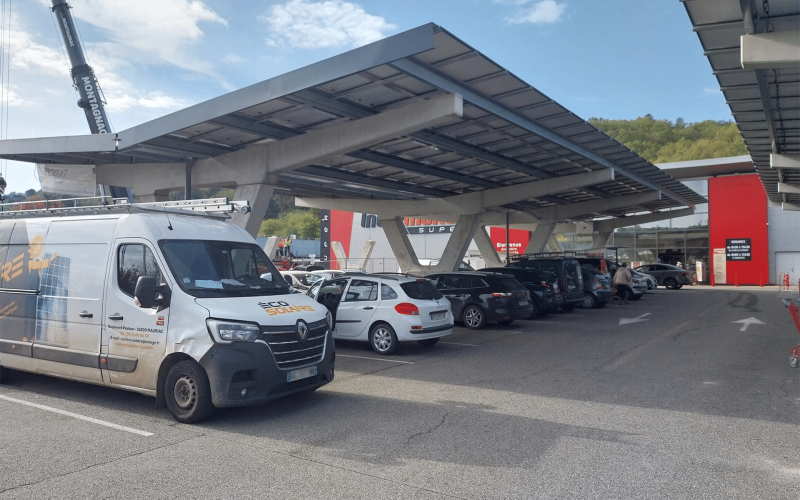

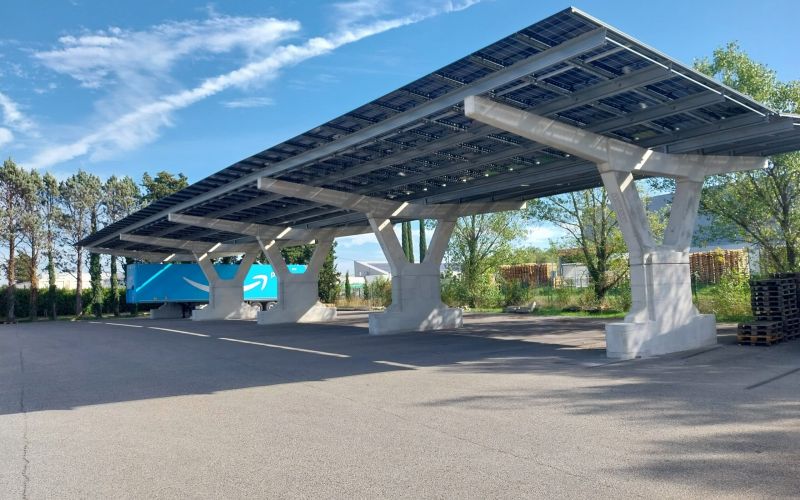

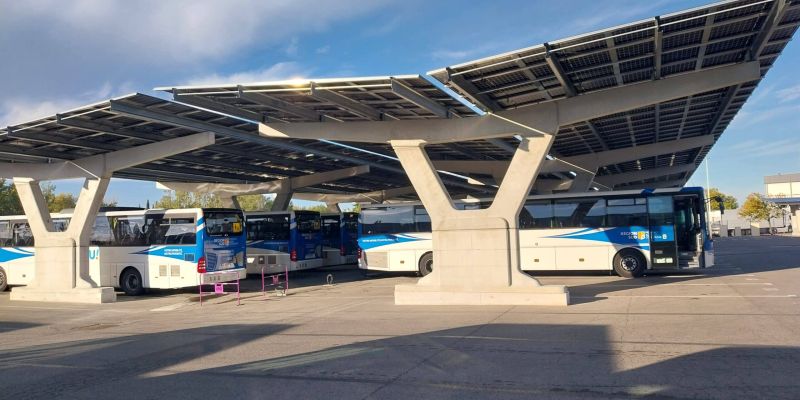

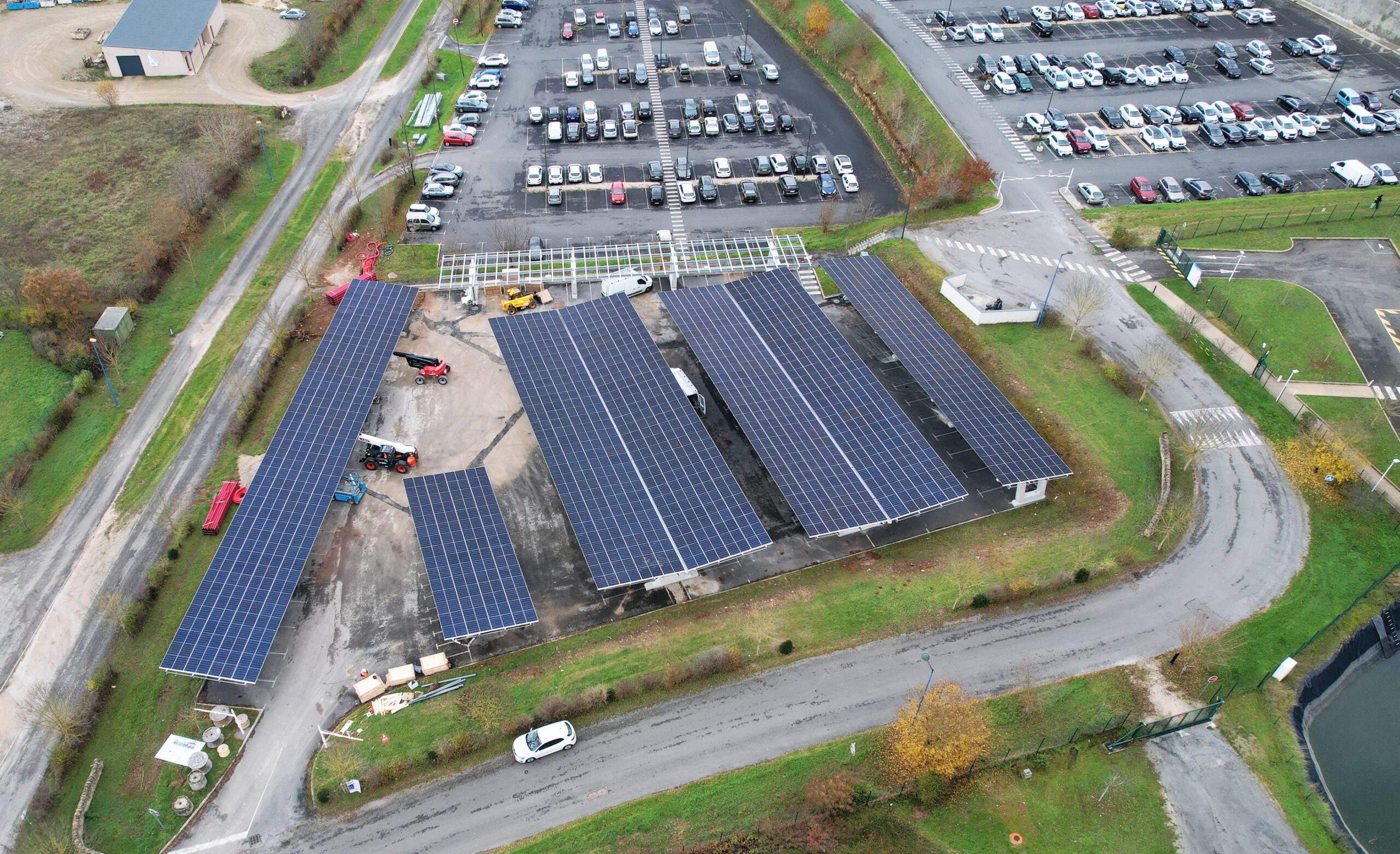

150 kWc · YSIPARK bi-pente SUP4 pour
stationnement de poids lourds

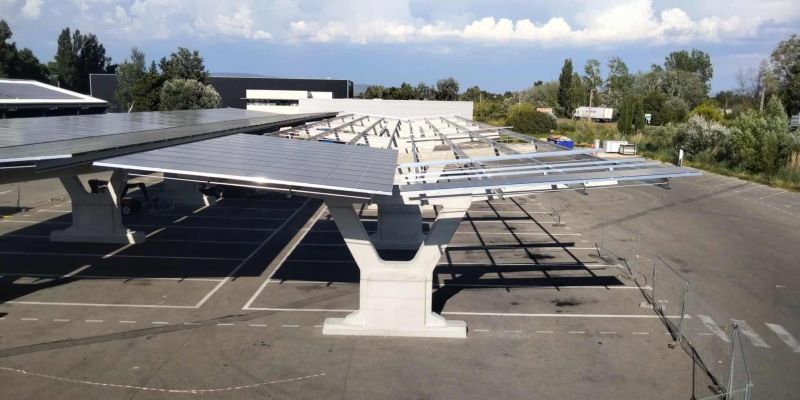

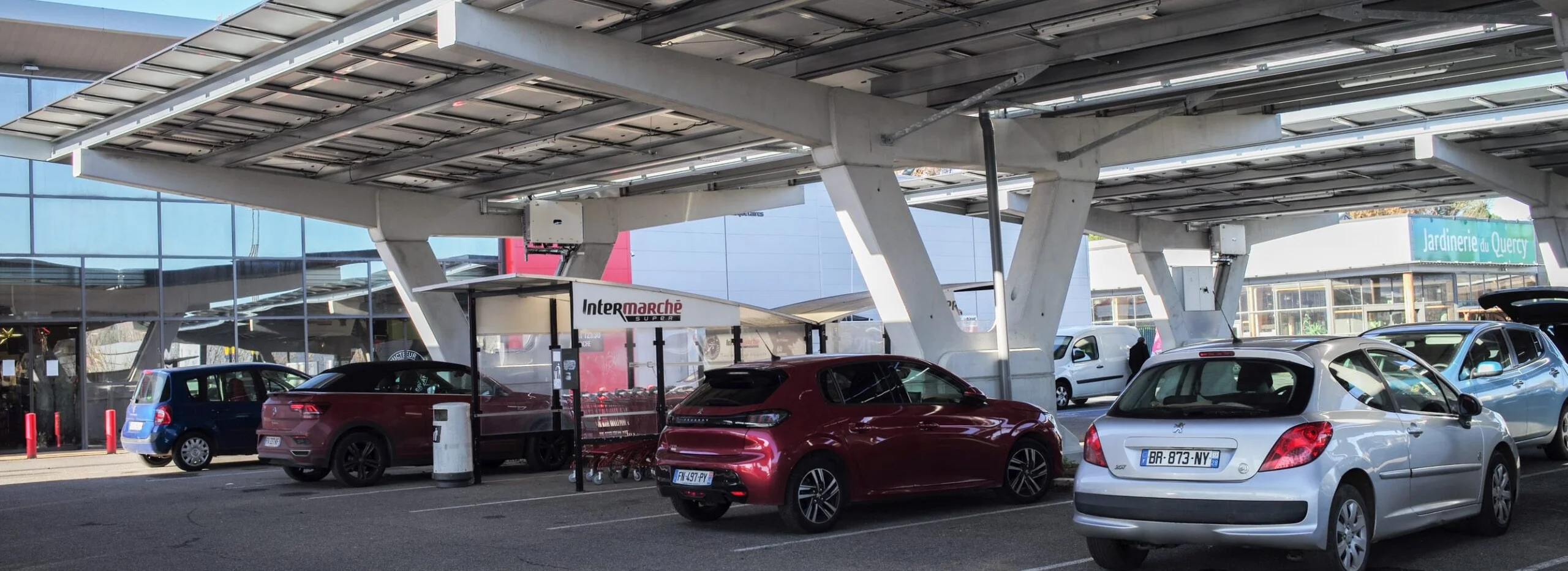

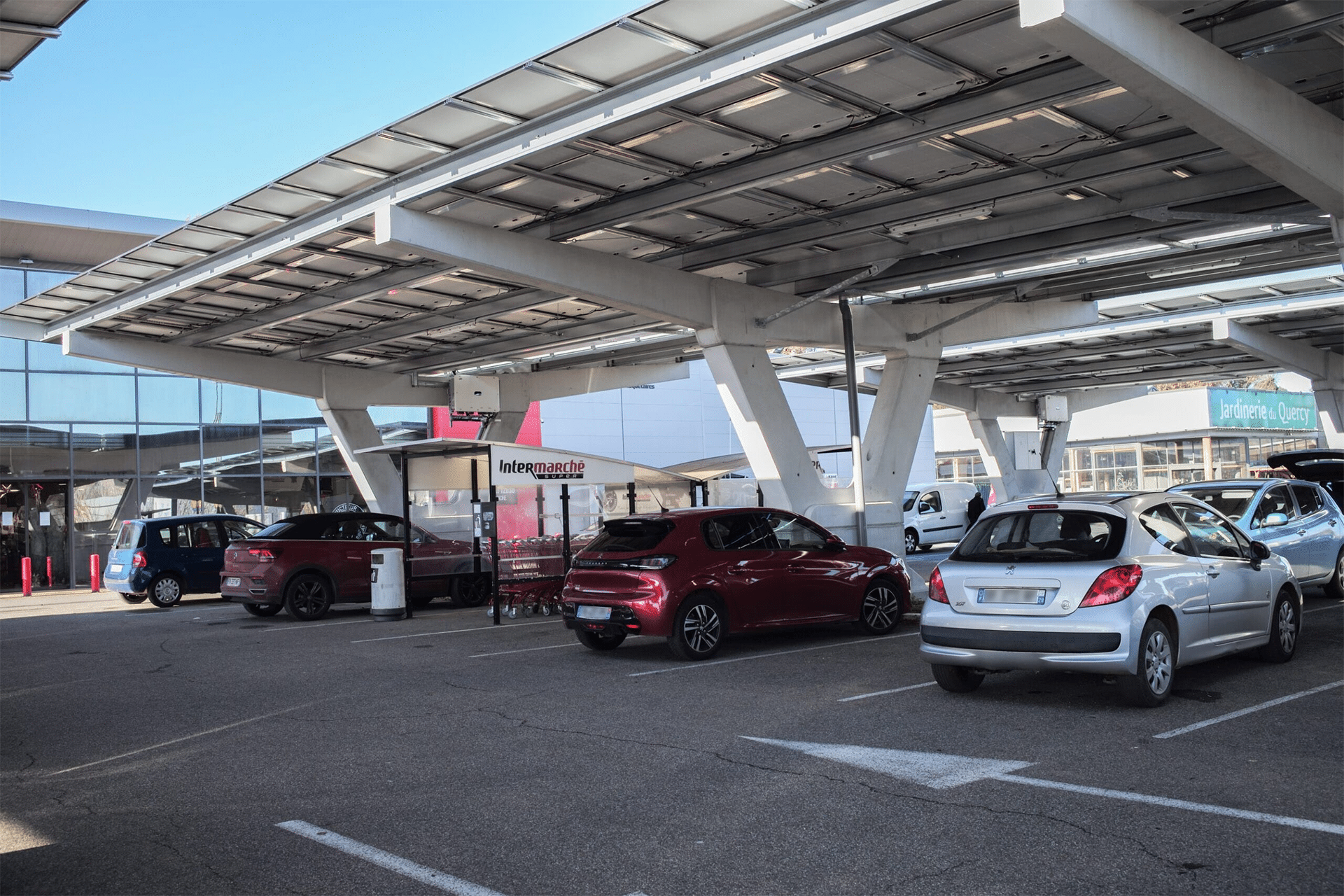

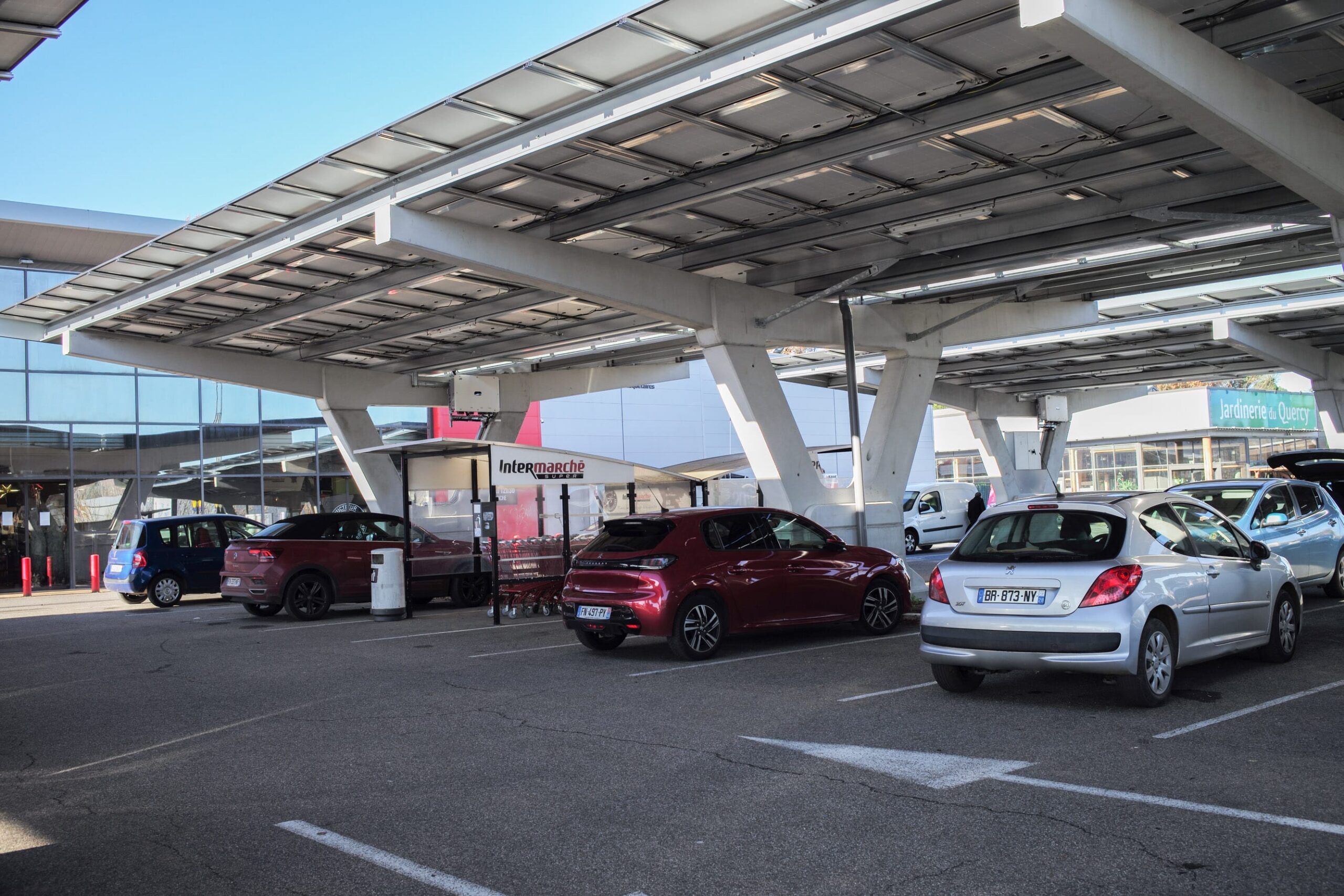

300 kWc · YSIPARK bi-pente STD1 pour parking GMS
Notre prestation
Études & ingénierie
- Étude spécifique d’implantation
- Vérification structurelle et de stabilité selon contraintes de site
- Plan de définition spécifique au chantier
- Dossier technique d’installation
- Gestion des missions géotechniques (G2AVP + G5) et géométriques
Fourniture structure
- Piliers béton préfabriqués
- Système de pannes, liernes, bretelles et contreventements (acier galvanisé)
- En option : système d’intégration (SI) · chéneaux · descentes eaux pluviales
Pose
- Réalisation des semelles de calage
- Pose des piliers et du système de pannes
- En option : pose SI · pose mécanique modules PV · pose chéneaux et DEP
